高速破碎泵

 加入时间:2016-11-30 14:00:34

          高速破碎泵是一种针对各种易碎物料进行切割破碎、研磨粉碎、混合输送等合为一体的多功能新型湿法粉碎专利新技术。该设备特别适用于各种物料的结晶体、团聚物、餐桌垃圾、畜禽粪便等易碎颗粒进行高速切割、破碎输送,也可以直接代替泵来使用。
         高速破碎泵泵应用范围广、节能效果好、操作简单使用方便、并且无振动、无噪音等特点深受国內外用户的亲睐。

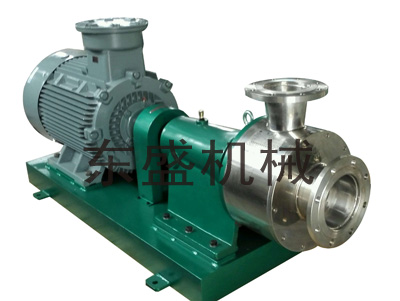

                     高速破碎泵

高速破碎泵主要结构

            高速破碎泵的转定子主要结构:由高速马达、连接装置、泵壳等几个部分组成。泵壳设置进出口法兰,泵体的工作腔是由月牙刀、双片切割刀、四叶双刃剪切刀、大孔定子、多叶双刃剪切刀、小孔定子、离心风叶刀及细化刀装置等组成。刀片材质可选:304 、316L 、2205 、2Cr13。 壳体材质:304 、316L。进料易碎颗粒可以在20-40mm左右。切割盘的刀片及孔径是粗孔定子孔径一般在8-20mm左右,中孔定子孔径在3-5mm左右,细化出料装置为0.5-2mm左右可选,出料颗粒的大小是根据用户需要而设计,一般出料颗粒在≤2mm左右,物料的固含量不超过30%左右。

高速破碎泵主要功能

高速破碎泵主要功能:是针对固体状的物体、结块、粉团等以及半流体状的物料进行高速切割、破碎研磨、粉碎细化。主要工艺过程是将固、液物料中特大颗粒先有月牙刀及二片刀进行强劲切割,然后再分配到有四叶双刃刀与大孔定子进行高速强力剪切后进入下道剪切工艺,从大孔定子反面出来的颗粒又被夹在大、小孔定子中间的六叶双刃刀片进行高速剪切粉碎细化,六叶双刃刀片它功能:主要起到双向剪切破碎,上剪切从大孔下来的物料,下剪切要进入细孔定子的物料,我们还在细孔定子下面设计多片离心刀片再一次剪切破碎从小孔下来的物料,最后将达到规定细度的物体通过细化装置以离心力的方式输送出去。



高速破碎泵部分刀片结构图

高速破碎泵泵工作特点

(1)有强劲的粉碎、分散、乳化、输送功能,连续作业和间隙作业不影响设备寿命
     (2)静音设计,安装方便,动平衡好,无振动、无噪音,密封可选双(单)面机械密封
     (3)刀片材质可选用304、316L、2205、2Cr13,可进行氮化处理或渗碳化钨处理
     (4)高剪切破碎泵的转定子一般为A型、B型两种规格可选
     一、A型:切割输送型,这种型号出料颗粒在4-8mm左右,最大扬程可达60米
     二、B型:剪切粉碎型,这种型号出料颗粒在1-3mm左右,最大扬程可达30米

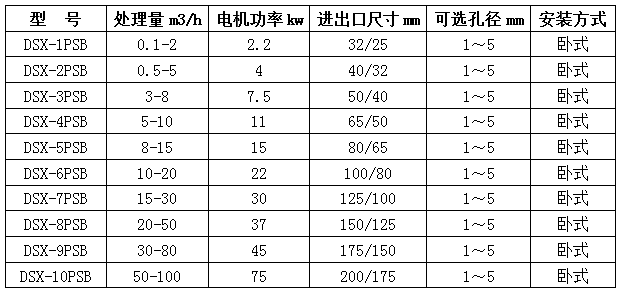

高速破碎泵技术参数
